鋼板鋼材預處理線
本設備應用主要領域是預處理鋼板、鋼材等。 本預處理線包括特別地設計的輸送系統、預熱室、輸送輥道、拋丸清理機、自動噴漆機、烘干機。 根據顧客要求，不同的類型輸送機系統的也可以使用，例如輥道式輸送、鏈板式輸送、交叉式輸送等等。 整條預處理線可以以零件的具體應用和幾何大小作為設計標準。
上表技術參數僅供參考，具體參數以技術文件為準。
預熱器，來處理存放在戶外并且也許被濕氣甚至雪或者冰覆蓋的零件。 預先加熱零件防止?jié)駳庹慈句?，并且它在噴底漆以后減少干燥時間。 底漆，被由全自動機械噴漆系統噴灑在工件上，在噴漆之后進入烘干機被烘干。 所以，被預處理過的零件可以理解投入工業制造使用，沒有任何延遲。

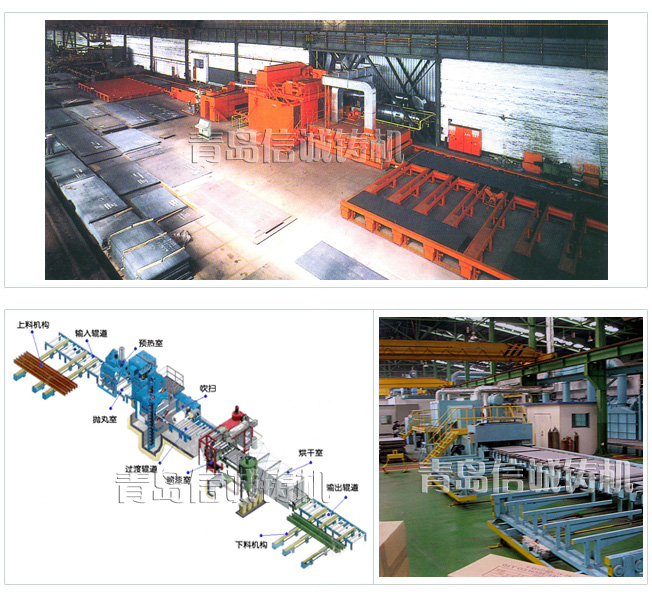

鋼材預處理線主要由橫移上料機構、輸入輥道、預熱室、拋丸清理機、過渡輥道、噴漆機、烘干室、輸出輥道、橫移下料機構、除塵系統、漆霧處理系統、電氣等組成。
拋丸清理系統
本系統是整個預處理線的核心。工件由輸送輥道依次輸送到預熱室、拋丸清理室、吹掃室。經高效的拋丸器將工件徹底清理，保證被清理的工件噴漆和運送的順利進行。
1.清理對象
有鐵銹、水銹的鋼板、鋼材、鋼管等，各種大小。
2、輥道：全線設有橫移上料機構、輸入輥道、過渡輥道、室內輥道、輸出輥道、橫移下料機構組成，該系統均采用變頻調速，達到輸送工件之目的。
3、吹散系統
吹散系統被用來清除濕氣。
4、預熱：該裝置有以下加熱形式：電遠紅外輻射式、蒸氣式、燃?xì)饧叭加偷燃訜岱绞?，使鋼材在拋丸清理前預熱溫度達到40-70℃。預熱熱是去除冰、寒冷和水濕的好方法。 它防止?jié)駳膺M(jìn)入拋丸區。 并且它噴漆以后縮短干燥時間。預熱器將工件達到適合噴漆的溫度，因而促進拋丸清理和噴漆過程，大大地減少了處理時間。
5、拋丸清理機：該要采用多臺先進的高效拋丸器，拋射出高速密集的彈丸打擊在工件表面上，將銹等污垢一掃而光，獲得一定粗糙度的光潔表面，提高漆膜與工件表面的附著力。
6、噴漆：該系統主要由噴漆室、上下噴漆小車、傳動機構、測高系統、氣控系統、高壓無氣噴漆泵及管路等級成。噴漆機上的上下噴漆小車往返運動，變頻調速，交替工作。系統使不粘附噴涂物減到最小。
7、烘干：烘干室與噴漆室連接貫通，噴漆后的工件在烘干室內由板鏈輸送進行烘干，保證工件下表面漆膜的完好，使工件達到漆膜指干要求。加熱形式有電加熱式和蒸氣加熱式兩種。用戶可自選。 烘干機的長度取決于油漆的類型，漆膜的厚度。
8、漆霧處理：該系統可分為干式或濕式漆霧處理方式，經處理后的氣體高空排放，排放三苯有機溶劑氣體的濃度達到國家環保排放標準要求。
9、電氣：全線電氣控制系統采用PLC可編程序控制器，分手動、自動兩種控制方式。該系統設有中央控制室、電控柜、操作臺、分控臺及分控箱，控制臺上設有模擬屏可以顯示全線的工作狀態。有利于全線觀察與控制，提高工作效率。
清理線型號 | QXY2000 | QXY2500 | QXY3000 | QXY4000 | |
全 | 上料 | 橫移上料輥道 | 橫移上料輥道 | 橫移上料輥道 | 橫移上料輥道 |
預熱 | 遠紅外電加熱 | 遠紅外電加熱 | 遠紅外電加熱 | 遠紅外電加熱 | |
拋丸清理 | XQ6920 | XQ6925 | XQ6930 | XQ6940 | |
噴漆 | 運行速度0.5-1.2m/min | 運行速度0.8-1.5m/min | 運行速度0.8-1.5m/min | 運行速度0.8-1.5m/min | |
烘干 | 熱風循環加熱 | 熱風循環加熱 | 熱風循環加熱 | 熱風循環加熱 | |
漆霧處理 | 干式過渡凈化 | 干式過渡凈化 | 干式過渡凈化 | 干式過渡凈化 | |
卸料 | 橫移卸料輥道 | 橫移卸料輥道 | 橫移卸料輥道 | 橫移卸料輥道 | |
電氣系統 | PLC控制 | PLC控制 | PLC控制 | PLC控制 | |
除銹等級 | GB8923-88 A-BSs2.5 | GB8923-88 A-BSs2.5 | GB8923-88 A-BSs2.5 | GB8923-88 A-BSs2.5 | |
漆膜厚度um | 15-30 | 15-25 | 15-25 | 15-25 | |
全線總功率KW | 415 | 480 | 510 | 530 | |
全線通風量m3/h | 22000 | 28000 | 38000 | 39000 | |
