履帶式拋丸機

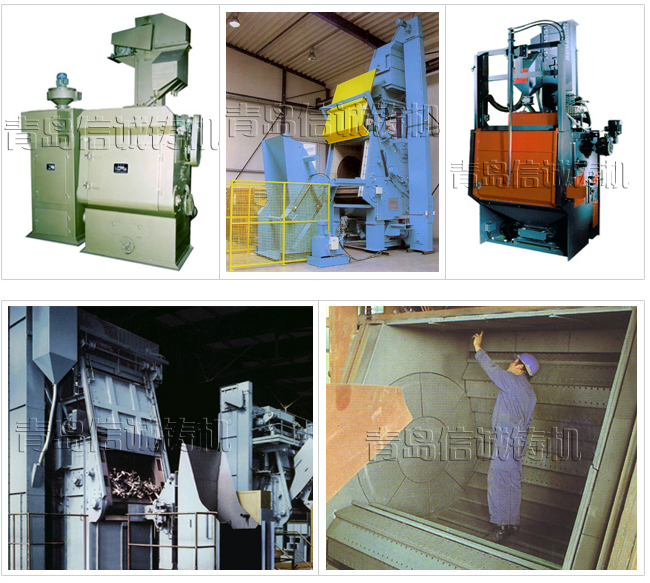

Q32系列履帶式拋丸清理機是由高強度耐磨橡履帶或錳鋼履帶裝載工件，通過拋丸器將高速彈丸拋向履帶上翻轉的工件，達到清理的目的。它主要適用于鑄件、鍛件、鋁件、不銹鋼件、銅件等中小型工件的清理。
QGN系列履帶式拋丸清理機適用于大中型件，易翻滾跌落、非脆性零件的表面處理的拋丸清理強化設備。主要用于機車、汽車、飛機、彈簧、機床、軸承、鍛壓、鑄件、工具等行業工件的拋丸清理強化處理。
上表技術參數僅供參考，具體參數以技術文件為準。
QGN系列履帶式拋丸清理機適用于大中型件，易翻滾跌落、非脆性零件的表面處理的拋丸清理強化設備。主要用于機車、汽車、飛機、彈簧、機床、軸承、鍛壓、鑄件、工具等行業工件的拋丸清理強化處理。
名 稱 | 履帶式 | 履帶式 | 履帶式 | 履帶式 | 履帶式 | 履帶式 | 履帶式 | 履帶式 | 履帶式 | ||
| Q326C | Q328H | Q328HA | Q3210H | Q3210H | Q6GN | Q15GN | Q25GN | Q28GN | ||
端盤直徑mm | φ600 | φ800 | φ800 | φ1000 | φ1000 | φ737 | φ1092 | φ1300 | φ1245 | ||
工作容積m3 | 0.11 | 0.218 | 0.218 | 0.4 | 0.4 | 0.17 | 0.43 | 0.63 | 0.79 | ||
工件單重kg | 10 | 12 | 12 | 30 | 30 | 22.7 | 227 | 300 | 726 | ||
裝載量kg | 200 | 350 | 350 | 600 | 600 | 363 | 1362 | 2350 | 3950 | ||
拋丸量kg/min | 100 | 180 | 180 | 250 | 250 | 175 | 480 | 560 | 2×560 | ||
拋丸器功率KW | 7.5 | 7.5 | 7.5 | 15 | 15 | 11 | 30 | 37 | 2×22 | ||
總通風量m3/h | 2200 | 3500 | 3500 | 5000 | 5000 | 1800 | 5300 | 5500 | 5800 | ||
總功率KW | 77.97 | 11.97 | 11.97 | 26.07 | 24.97 | 14.7 | 41.8 | 62.2 | 77.6 | ||
機器外型尺寸 | 1300×1210 | 1730×1490 | 1730×1490 | 1620×1780 | 3644×2350 | 3681×1850 | 4597×3262 | 5250×3250 | 5300×5432 |
